Inswleiddiwr Post Fertigol Llinell Polymerig 69kV



Ein ffatri & quipments

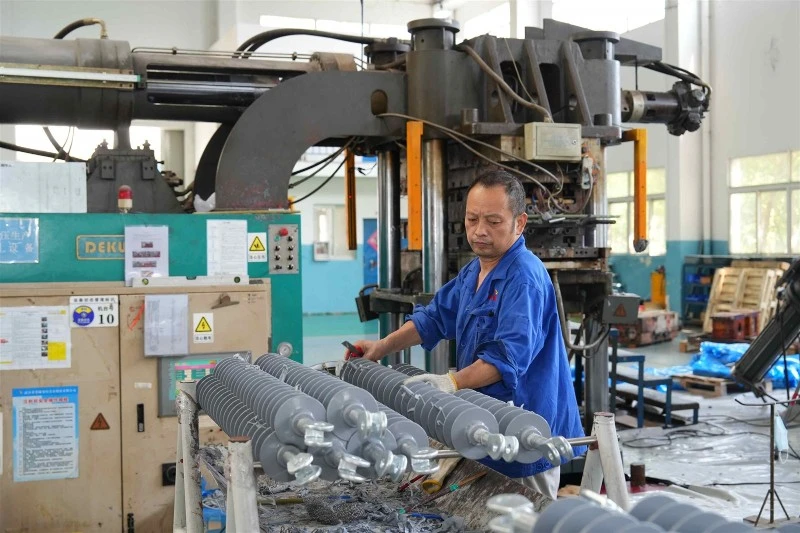

Cam chwistrellu ar gyfer Pin Insulator

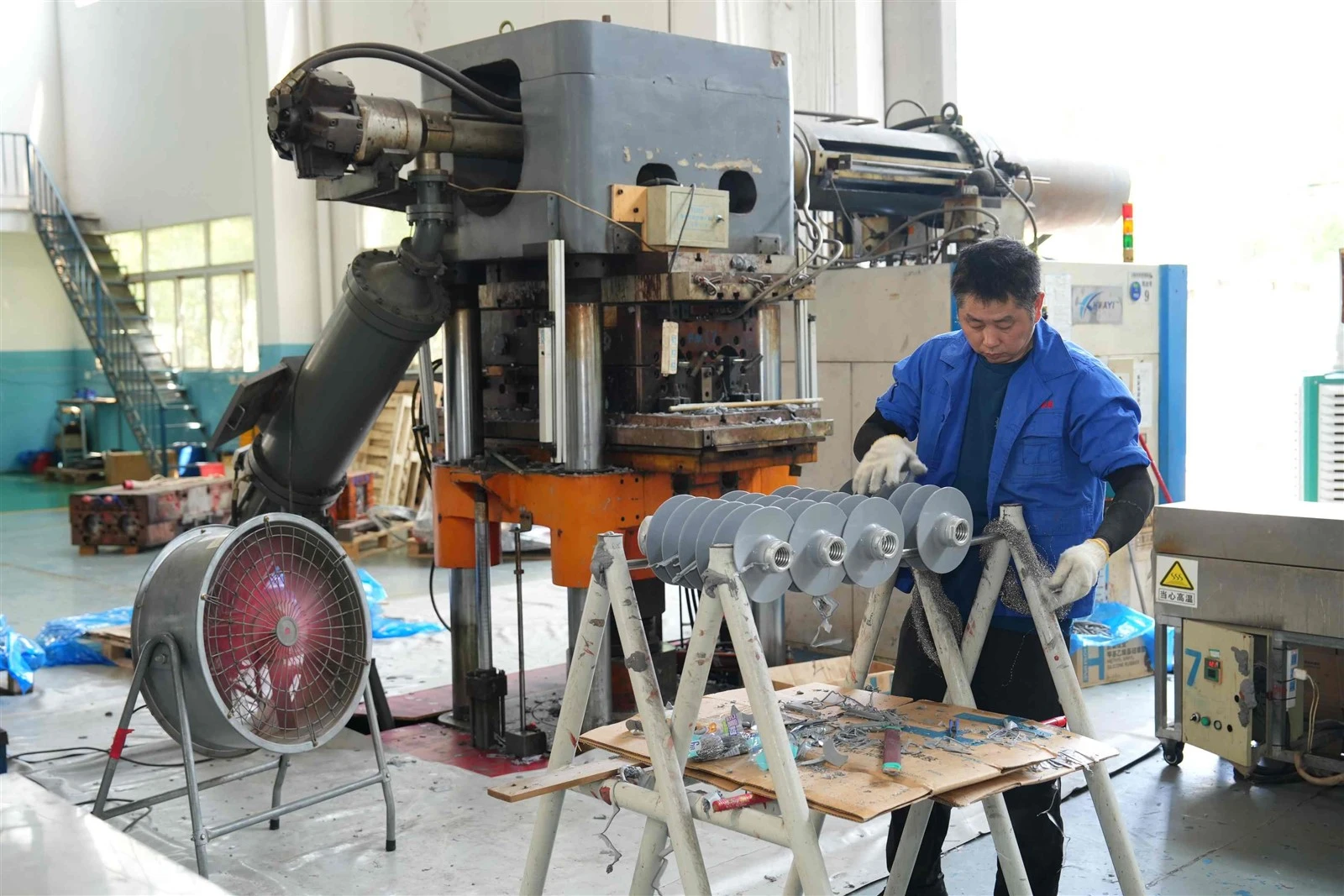

cam pigiad ar gyfer Line Post Insulator

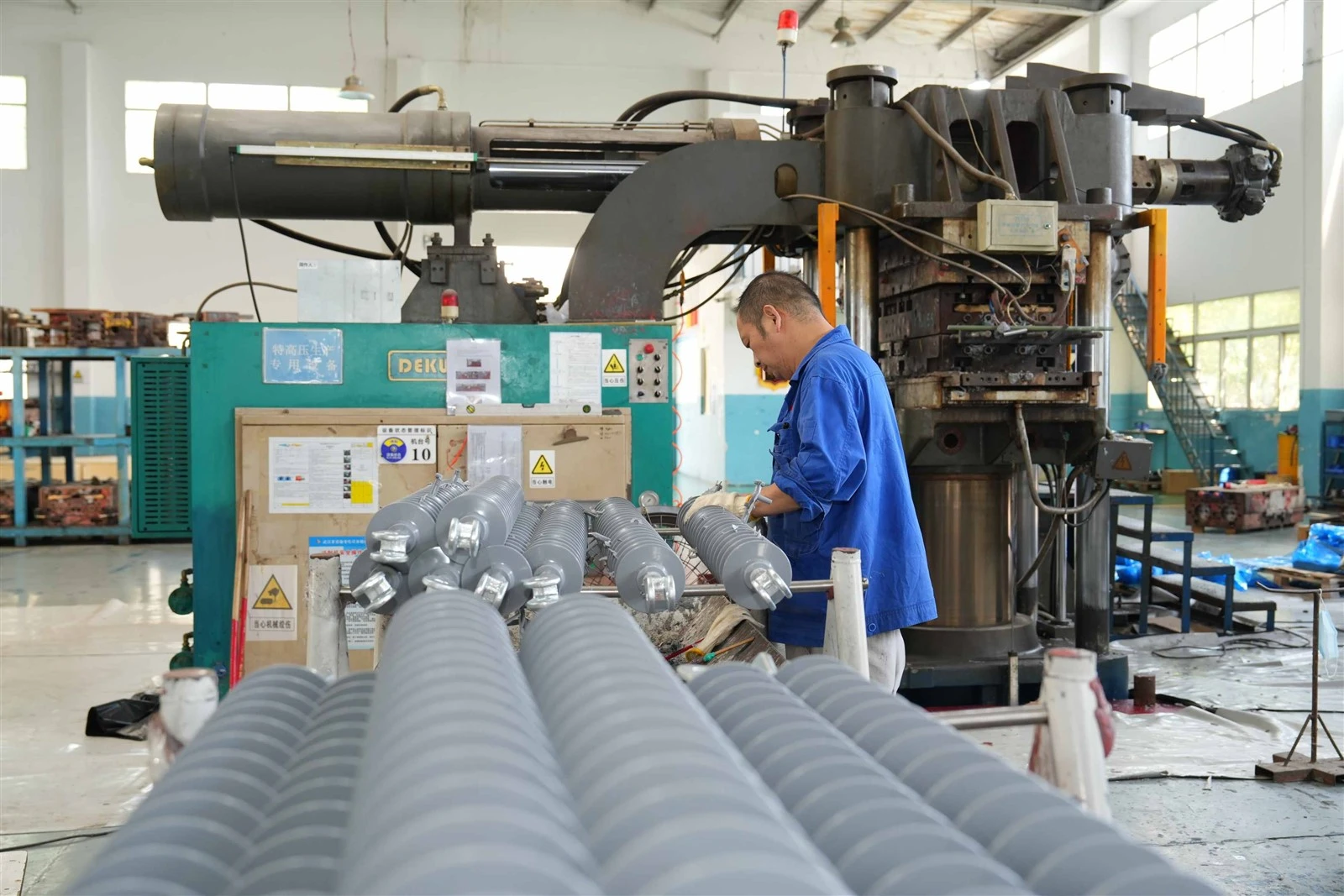

Cam chwistrellu ar gyfer Lin Post Insulator

I. Ynysydd Colofn Fertigol (Gosod Fertigol)

1. Lleoliad Gosod: Wedi'i godi'n fertigol ar y groesfraich, platfform top polyn, neu awyren gefnogol, gyda'r sylfaen yn wynebu i lawr a'r brig yn cefnogi'r dargludydd, yn debyg i ddull gosod fertigol ynysydd pin.

2. Nodweddion Straen: Yn bennaf yn gwrthsefyll eiliadau plygu ochrol (llwyth gwynt dargludydd, byrdwn ochrol electrodynamig cylched byr); Mae pwysedd echelinol yn isel iawn (dim ond pwysau'r dargludydd ei hun); Mae'r wialen graidd wedi'i chynllunio ar gyfer **cryfder plygu cantilifer**, ac mae'r sylfaen yn sedd sgriw/bollt sengl, sy'n gydnaws ag agoriadau gwastad croesfraich.

3. Senarios Perthnasol: polion dosbarthu confensiynol, polion pibellau sment/dur gyda chroesfraich; Cefnogaeth fertigol ar gyfer llinellau uwchben trefol cyffredin, switshis wedi'u gosod ar bolyn, ac atalyddion ymchwydd; Cefnogaeth fertigol ar gyfer bariau bysiau is-orsaf a switshis datgysylltu (cymorth fertigol cyfres FZSW); Yn disodli ynysyddion pin porslen traddodiadol a chynheiliaid porslen fertigol; safleoedd twll mowntio cyffredinol.

4. Nodweddion Strwythurol: Mae'r gwaelod yn cynnwys sylfaen sgriw sengl, tra bod y clamp uchaf yn dal y wifren i fyny; mae'r sgertiau ymbarél yn cael eu trefnu'n fertigol, gan ganiatáu i ddŵr glaw lifo'n gyflym i lawr y sgertiau a lleihau cronni baw.

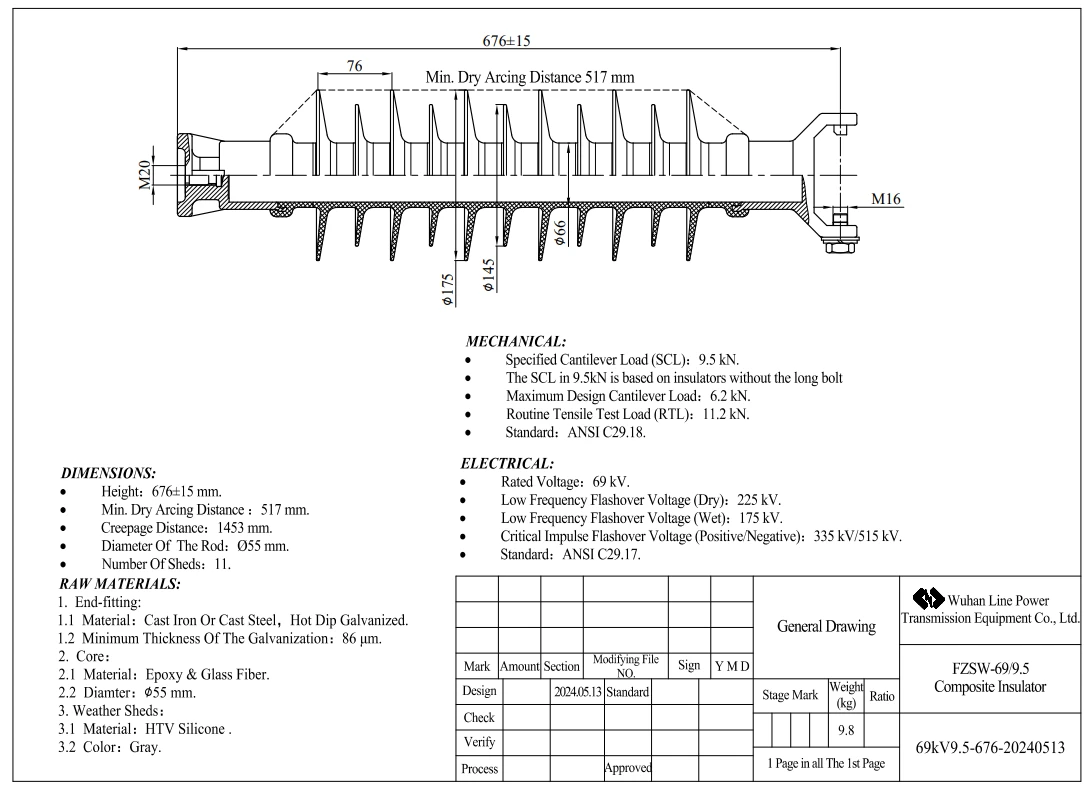

Dimensiynau:

Uchder: 676 ± 15mm

Pellter Sychu Sych Isaf: 517mm

Pellter ymgilio: 1453mm

Diamedr y gwialen: φ55mm

Nifer y siediau: 11

Deunyddiau Crai:

Diwedd{0}}deunydd ffitio: Haearn Bwrw Neu Dur Cast, Dip Poeth Galfanedig

Isafswm Trwch y Galfaneiddio:86μm

Deunydd Craidd: Epocsi a Ffibr Gwydr

Diamedr: φ55mm

Deunydd Siediau Tywydd: HTV Silicôn.

Lliw: Llwyd

Mecanyddol:

· Llwyth Cantilever Penodedig (SCL): 9.5kN.
· Llwyth Prawf Arferol (RTL): 11.2kN.
· Safon: IEC 61952

Foltedd â Gradd: 69kV.
· Foltedd Flashover Amledd Pŵer (Gwlyb 1 mun):175kV.
· Foltedd Flashover Ysgogiad Mellt: 335 kV.
