DATA TECHNEGOL

Foltedd Llinell Nodweddiadol (kV)	Hyd Adran (mm)	Pellter Arcing Sych (mm)	Pellter Gollyngiadau (mm)	Llwyth Cantilever Penodedig (SCL, kN)	Max. Dylunio Llwyth Cantilever (MDCL, kN)	1 mun. Amlder Pŵer Gwrthsefyll Foltedd (Gwlyb) (kV)	Ysgogiad Mellt Gwrthsefyll Foltedd (kV)
69	676±15	517	1453	9.5	6.2	175	370

DEUNYDDIAU CRAI:

Ffitiadau Diwedd	Craidd	Siediau a Thai
Haearn bwrw galfanedig dip poeth neu ddur bwrw	Epocsi a ffibr gwydr (Mae ECR ar gael)	Rwber Silicôn HTV
Minnau. trwch y galfaneiddiad: 86μm	Diamedr(mm): Φ38, Φ40, Φ55, Φ70, Φ90, Φ120	Lliw: Llwyd, Coch

Nodiadau:
1. Mae pob hyd adran yn seiliedig ar ffitiadau fertigol a gwaelod neu ben bollt.
2. Dangosir data trydanol islaw 220kV ar gyfer ynysyddion postyn llinell gyfansawdd heb gylchoedd corona ac wedi'u gosod yn fertigol.Pŵer Llinell Wuhanyn argymell gosod cylchoedd corona yn220kV ac uwch.
3. Mae darnau ychwanegol o hyd a phellter ymgripiad ar gael. Cysylltwch â'r asiantaeth werthu am fanylion.
4. Mae'r holl ddimensiynau, goddefiannau a phrofion o fewn safonau IEC a ganiateir neu safonau ANSI.
5. Mae'r holl ddimensiynau mewn milimetrau (mm). Os mewn modfeddi a phunnoedd, nodwch.
6. Gallwn ddylunio yn unol â gofynion y defnyddiwr terfynol.

Strwythur cynnyrch a manteision

Mae ein cwmni'n arbenigo mewn cynhyrchu'r ynysyddion cyfansawdd ar gyfer llinellau trawsyrru pŵer. Mae'r prif strwythur yn cynnwys rwber, craidd ffibr gwydr epocsi a ffitiadau diwedd metel. O'i gymharu ag ynysyddion cerameg a gwydr tebyg, mae gan ynysyddion rwber silicon y manteision canlynol:

(1) Maint bach, pwysau ysgafn (1/7 ~ 1/10 gwaith o ynysyddion porslen o'r un foltedd), elastigedd da y sied, ddim yn hawdd ei dorri, cludiant a gosod hawdd, darbodus.

(2) cryfder mecanyddol uchel. Mae gan fariau plastig wedi'u hatgyfnerthu â gwydr ffibr gryfder tynnol uchel, 5-10 gwaith yn fwy na deunyddiau cerameg. Mae trawstoriad deunydd craidd yn fach, mae cyfaint y cynnyrch yn fach, pwysau ysgafn, cryfder tynnol uchel. Mae'n hawdd cynhyrchu ynysyddion tunelledd mawr dros 300KN.

(3) Perfformiad gwrth-baeddu uchel, ymwrthedd heneiddio da. Mae gan sied mowldio chwistrellu rwber silicon hydroffobigedd a symudedd da, fel bod gan yr ynysydd foltedd fflachio gwrth-lygredd uchel ac ymwrthedd da i gyrydiad trydanol.

(4) Hawdd i'w osod a'i gynnal, a all leihau'r gost cynnal a chadw a achosir gan ddiffyg pŵer a dwyster llafur llaw yn fawr.

(5) Proses gynhyrchu syml ac amser dosbarthu byr.

Cyfieithwyd gyda www.DeepL.com/Translator (fersiwn am ddim)

NODWEDDION

Mae cragen rwber silicon yr ynysydd piler llinell gyfansawdd yn cael ei fowldio gan fowldio chwistrellu annatod. Mae ganddo hydroffobigedd da, mudo hydroffobig a gwrthiant pridd, yn ogystal ag eiddo insiwleiddio trydanol rhagorol a gwrthiant heneiddio, a all atal damweiniau fflachio llygredd rhag digwydd yn effeithiol, a thrwy hynny sicrhau gweithrediad diogel llinellau trawsyrru foltedd uchel.

Defnyddir rhodenni resin epocsi wedi'u hatgyfnerthu â ffibr gwydr ECR wedi'u haddasu oherwydd ei wrthwynebiad da i dymheredd uchel, rhwd ac erydiad asid, yn ogystal ag effaith dampio rhagorol, cryfder tynnol uchel (mwy na 1200Mpa) ac ymwrthedd i eiddo dinistriol ymgripiad a blinder, felly'n effeithiol. gwarantu ansawdd inswleiddio mewnol yr ynysydd a chryfder mecanyddol.

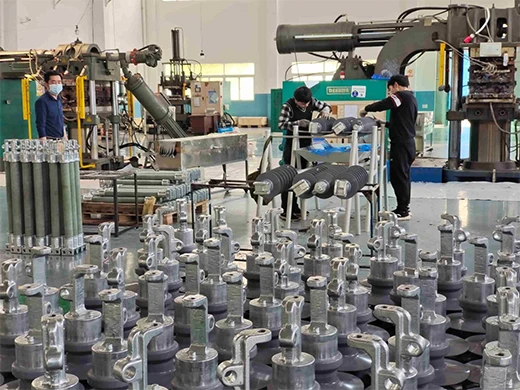

Mae'r uniadau diwedd yn cael eu crychu ar y gwiail gwydr ffibr trwy gyfrwng crimpiau dadleoli acwstig. Mae gan ynysyddion gyda'r dechnoleg crimpio hon gryfder mecanyddol uchel a gwasgariad isel. Defnyddir y dechnoleg mowldio chwistrellu annatod cwbl awtomatig mwyaf datblygedig a'r dull cysylltu crimpio ar gyfer cynhyrchu a chydosod. Mae'r broses grimpio gyfan yn cael ei rheoli gan gyfrifiadur ac mae'r canlyniadau crimio yn cael eu monitro gan synhwyrydd ultrasonic i sicrhau bod pob cynnyrch yn gymwys.
