Ynysydd Rwber Silicôn Rod Hir 400kV 210kN

Beth yw llinell drosglwyddo 400kV?

Disgrifiad Cyflawn o'r Llinellau Trawsyrru 400kV

I. Dosbarthiad

Mae 400kV yn perthyn i linellau trawsyrru AC ultra-foltedd uchel (EHV), sef y foltedd prif ffrwd ar gyfer prif gridiau pŵer tramor (a ddefnyddir yn eang yn Ewrop, Affrica, De-ddwyrain Asia ac India); yn ddomestig, y brif ffrwd yw 330kV/500kV, a defnyddir 400kV yn bennaf ar gyfer prosiectau tramor, rhyng-gysylltiad grid pŵer trawsffiniol, a phrosiectau DC ±400kV.

Cymwysiadau Craidd
Trawsyrru pellter hir o -sylfeini pŵer thermol, ynni dŵr a gwynt ar raddfa fawr; Cydgysylltu gridiau pŵer rhanbarthol mawr, gwella cronfa wrth gefn grid a sefydlogrwydd; Llwythi diwydiannol gallu mawr a thrawsyriant pŵer trawsffiniol; Llinellau cydgyfeirio a thrawsyrru ar gyfer seiliau ynni newydd.

Gallu Trosglwyddo
Cylched sengl: 200-450MW
Cylched dwbl: 600-2000MW
Pellter trosglwyddo economaidd: 200-600km

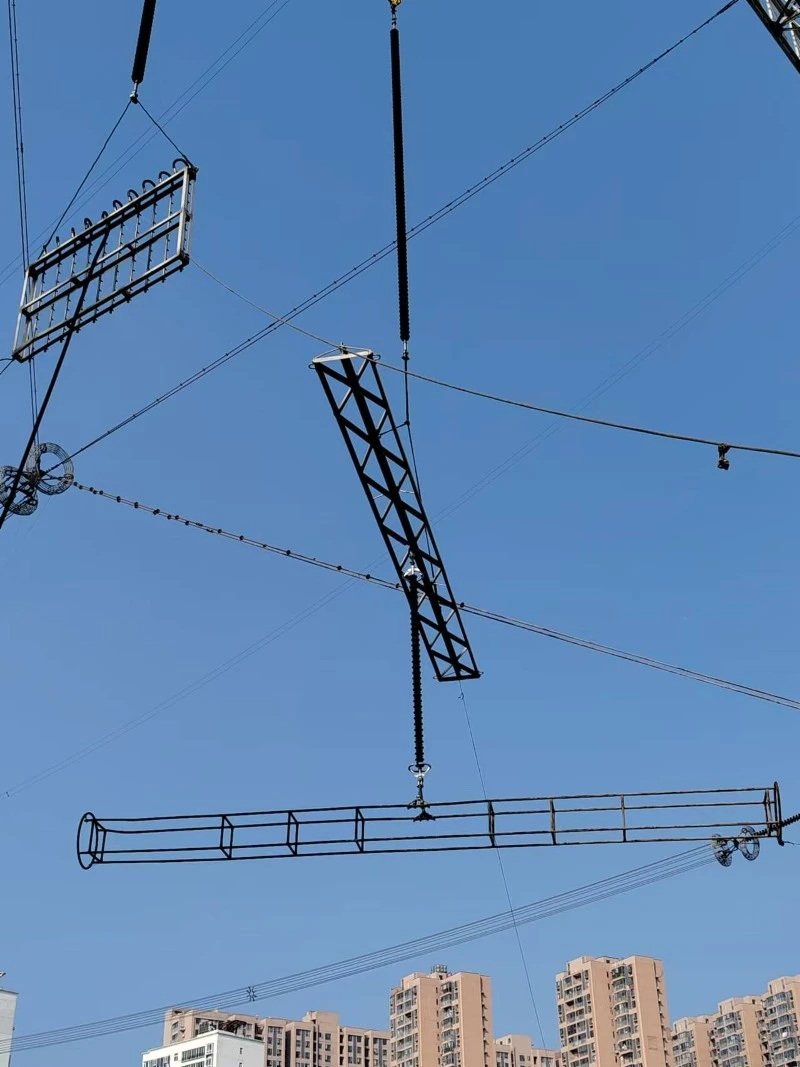

Profi Impluse

Profi Amlder

ein ategolion

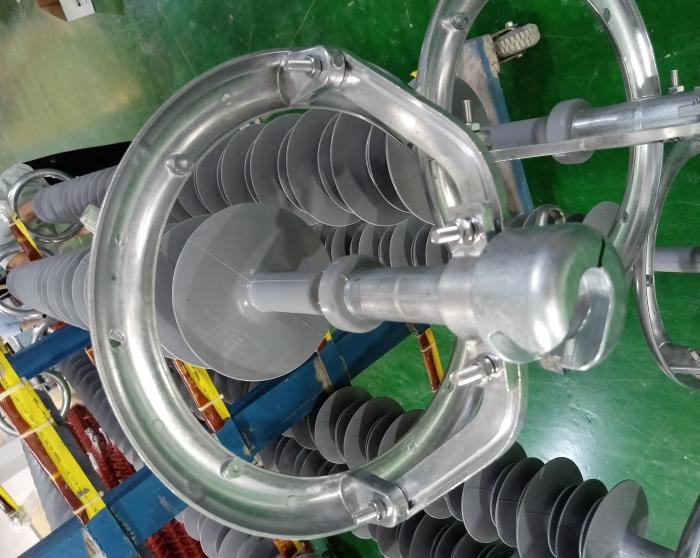

Modrwy Corona

1) Gollwng Corona: Mae ïoneiddiad aer yn cynhyrchu golau glas a sain hisian. Bydd rhyddhau corona tymor hir yn:

Cyrydu'r wyneb rwber silicon, gan gyflymu heneiddio, malurio a chracio;

Cynhyrchu ocsidau osôn a nitrogen, gan gyrydu'r wialen graidd a gosod rhyngwyneb, gan achosi trylifiad dŵr rhyngwyneb a thorri asgwrn brau gwialen craidd.

2) Arcing Lleol, Arcing Ardal Sych: Mewn tywydd glawog neu niwlog, mae ffilm ddŵr yn ffurfio ar wyneb yr ynysydd. Mae ardaloedd â foltedd crynodedig yn dueddol o arcing ardal sych, yn llosgi'r rwber silicon dro ar ôl tro, gan achosi tyllau abladiad, gan leihau cryfder inswleiddio yn uniongyrchol, a hyd yn oed baglu flashover.

Swyddogaeth Cylchoedd Corona
Mae llewys dargludydd cylch metel yn cael eu gosod ar y pen foltedd uchel (mae'r ddau ben wedi'u gosod mewn rhai ardaloedd llygredig iawn):
Maent yn dosbarthu'r maes trydan crynodedig yn unffurf ar ochr y dargludydd, gan lyfnhau'r graddiant posibl;
Maent yn lleihau cryfder maes trydan arwyneb y sied gyntaf yn sylweddol, gan atal corona ac arcing;

Gofyniad safonol 400kV: Rhaid rheoli cryfder mwyaf y maes trydan ar y diwedd o fewn 22kV / cm. Heb fodrwy gyfartal, bydd yn rhagori ar y safon 3 i 5 gwaith.

Modrwy Gwarchod Adar

Strwythur Cylch ac Egwyddor sy'n gallu gwrthsefyll adar
Wedi'i osod yn gyffredinol ar ben gwaelod yr ynysydd (ochr y twr), disg metel / baffl cylch:
Baw blociau: Pan fydd aderyn yn glanio ar y groesfraich, mae ei faw yn disgyn yn fertigol ac yn cael ei rwystro gan y cylch metel, gan eu hatal rhag llifo ar hyd y sgert ynysydd a thorri'r llwybr halogiad dargludol i ffwrdd;
Yn atal clwydo: Mae dyluniad wyneb y disg codi annular ceugrwm/allan yn atal adar rhag sefyll yn gadarn ar y caledwedd uwchben yr ynysydd, gan leihau'r amser a dreulir yn ysgarthu;
Cynyddu bwlch aer: Mae'r disg yn ymestyn tuag allan, gan gynyddu'r pellter inswleiddio effeithiol rhwng corff yr aderyn a'r dargludydd foltedd uchel, gan atal rhediad cylched byr pan fydd adenydd yn lledaenu.
